东辰铸造厂是专业做锤头和破碎机配件厂家，已有30年发展史，东辰破碎机锤头掉块掉头的情况是不存在的，这是破碎机锤头基本的品质保证，出现锤头崩块掉头的情况多出现于一些新的铸造厂，或者是刚开始做锤头的厂家，生产工艺不成熟易出现锤头在使用过程中掉块掉头。那么东辰铸造厂讲下不掉块不掉头锤头有哪些特点？不掉块不掉头锤头集高铬铸铁抗磨性与铸钢韧性于一体，具有优异的耐磨性和抗冲击综合性能，适用于高冲击载荷下耐磨领域，确保破碎机锤头不掉块不掉头！

买耐磨锤头，就找东辰铸造！巩义东辰铸造厂的拳头产品双金属锤头高端的品质，不能单单说是不掉块不掉头锤头了，其高耐磨的品质已经超越了一般锤头。东辰双金属锤头采用双液工艺，将高铬的优异抗磨性与铸钢的良好韧性融于一体，使承受强冲击载荷的易磨损件也耐磨。
东辰铸造厂提供：一次性浇铸锤头、不易断裂锤头、不掉块不掉头锤头、巩义铸钢厂家锤头、制作锤头、批发锤头、铸造碳铬锤头、翻砂铸件锤头、消失模铸件锤头、抗磨锤头、工业锤头、组合锤头、成型复合锤头、复合成型复合锤头、学习合金复合锤头铸造技术找东辰铸造、复合锤头质量、复合锤头的使用寿命、铸造锰钢复合锤、高韧性锤头、耐磨铸钢件锤头、耐热钢锤头！

河南知名锤头厂家东辰铸造厂结合30余年的铸造技术及客户反馈的实际使用情况，潜心研发，开创了国内消失模双液复合浇铸工艺，专利号ZL201010547430.7，解决了单一材料韧性和硬度的矛盾，成功将高硬度，高合金材料应用于强冲击力破碎环境，工作部位硬度HRC60度以上，抗腐蚀，抗磨损，且韧性优，使用寿命可达传统单一材料的3-5倍！
东辰强耐磨锤头以铬、镍、钼为主，添加钒、钛、硼、稀土等合金元素，合理配伍，通过特殊的热处理工艺，组合出最佳基体组织，使产品集高强度、高硬度、高韧性为一体，适用于各类冲击载荷条件下的耐磨领域！

不掉块不掉头锤头原理
不掉块不掉头锤头的组织与性能主要取决于铬和碳、锰的含量，由于碳和铬的亲和力大于铁与碳的亲和力，因而形成了一系列稳定的铬铁化合物。相比高锰钢锤头，高铬锤头的硬度高、耐磨性好，得到了广泛的使用。由于锤头中铬和碳的含量均比较高，铬又是晶界网状碳化物形成元素，致使大量的共晶碳化物在晶界连续分布，而基体又为孪晶亚结构马氏体，这种在脆硬性基体晶界上分布着连续的脆性网状碳化物的组织结构致使锤头的韧性储备不足，影响其应用范围。如何提高锤头的韧性，已成为个个厂商的一个重要问题。作为耐磨材料，必须要求有高的硬度。但在磨损过程中只追求材料的硬度而忽视材料的韧性，就必然导致锤头在使用过程中剥落实效，甚至出现过早断裂掉块掉头的现象。

不掉块不掉头锤头有哪些特点

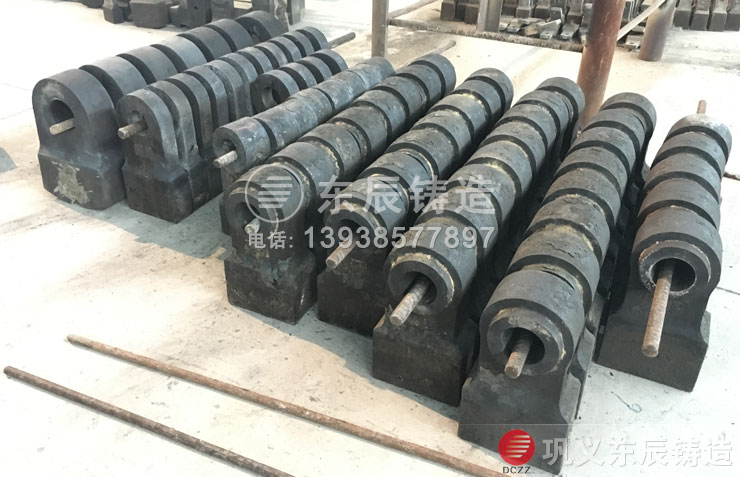

1、巩义东辰生产的双合金复合锤头不掉块不掉头，锤头部位采用高铬合金材料，锤柄部位采用韧性较好的低合金钢材料，利用热复合将两种不同性能和功效的材料在液液状态下使其熔融为一体，复合面
积可达100%，彻底解决了镶合金和两次复合浇铸锤头容易出现的断裂、掉块、掉头等现象，提高了锤头使用的安全性。
2、东辰不掉块锤头热处理工艺是加热到950-1000℃，保温，然后出炉，经东辰特制的雾淬装置冷却再进行200-260℃的低温回火，最后出炉空冷，硬度可达到62HRC--65HRC。
3、东辰不掉头锤头采用直读光谱仪分析元素含量，利用探伤仪检测锤头内部抽孔及砂眼，硬度计测试锤头硬度，采用稀土变质处理，铌钒等贵重元素强化基体，产品成份精确。

东辰铸造锤头不易断裂，使用寿命是锻造锤头或高锰钢锤头的3-5倍，符合大小型砂石生产线锤头更换频率高的需求，具有较高的经济效益。河南地区东辰铸造厂有部分常用破碎机锤头现货供应，所用锤头都可以来图定制。如果没有图纸，巩义东辰有专业的测绘人员帮助您测绘之后进行定制。

本文由 巩义东辰铸造厂 www.dongchenzhuzao.com 编辑，转载请注明出处。
